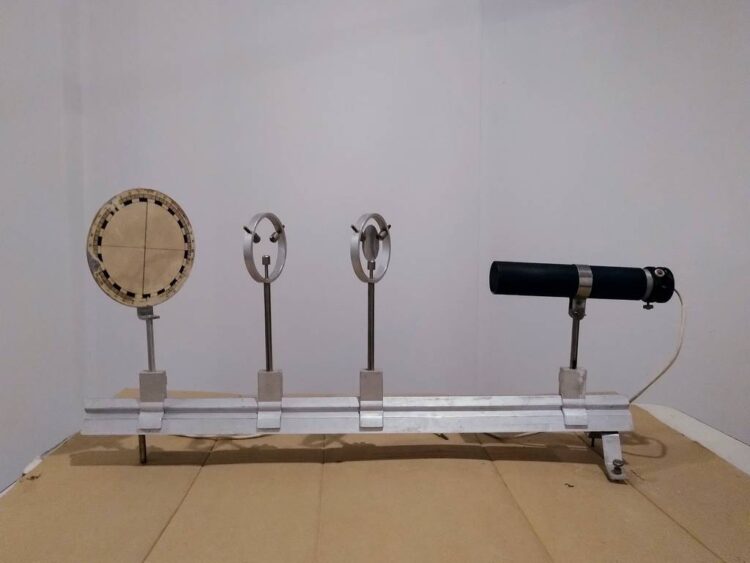

Οπτική τράπεζα

Optical bench
Χρησιμοποιείται για τη στήριξη οπτικών συσκευών και τη σύνθεση των περισσότερων διατάξεων Οπτικής. Αποτελείται από μια άκαμπτη μεταλλική δοκό, στιβαρής κατασκευής από ανοδιωμένο αλουμίνιο, μήκους 1 – 1,2 m και με δυνατότητα επέκτασης με συμπλήρωμα μήκους 30cm. Στηρίζεται στον εργαστηριακό πάγκο με κατάλληλες βάσεις, συνήθως τρία ή τέσσερα πέλματα που μπορούν να ρυθμίζονται για τη σταθεροποίηση και την οριζοντίωσή της. Οι συσκευές του πειράματος τοποθετούνται στους αντίστοιχους ιππείς που μπορούν να ολισθαίνουν χωρίς ανοχές στην επιφάνεια της δοκού. Η δοκός φέρει ενσωματωμένη κλίμακα για τη μέτρηση των αποστάσεων των οπτικών συσκευών. Η διατομή της δοκού ποικίλει ανάλογα με τον κατασκευαστή. Συνήθως είναι ισόπλευρο τρίγωνο ή παραλληλόγραμμο με ελάχιστο πλάτος 4 cm και ειδική αυλάκωση σε όλο το μήκος για τη στερέωση των ιππέων.
ΙΠΠΕΙΣ ΟΠΤΙΚΗΣ ΤΡΑΠΕΖΑΣ
Sliding saddles for optical bench
Αποτελούν εξάρτημα της οπτικής τράπεζας και χρησιμοποιούνται για την στήριξη και την ευθυγράμμιση των συσκευών με τον οπτικό άξονα, κατά μήκος της οπτικής τράπεζας. Απαιτούνται τουλάχιστον 5 ιππείς για την εκτέλεση των πειραμάτων. Είναι μεταλλικοί και επικάθονται με τρόπο που να επιτρέπει την ολίσθηση χωρίς ανοχές κατά μήκος της δοκού και χωρίς τον κίνδυνο ανατροπής του φερόμενου οργάνου. Σταθεροποιούνται στα επιθυμητά σημεία της δοκού ή στις αυλακώσεις της δοκού, με χειρόβιδα ή άλλο μηχανισμό. Περιέχουν οπή με χειρόβιδα και διάμετρο 10 mm, συμβατή με το ήδη χρησιμοποιούμενο πρότυπο στελεχών και ράβδων, για τη συγκράτηση κάθετα στην οπτική τράπεζα, των στελεχών των συσκευών.

ΣΤΗΡΙΓΜΑ ΦΑΚΩΝ ΚΑΙ ΚΑΤΟΠΤΡΩΝ
Lens and mirror holder
Χρησιμοποιείται για τη στήριξη φακών ή κατόπτρων κατά τη συναρμολόγηση οπτικών διατάξεων. Διαθέτει στέλεχος που προσαρμόζεται στον ιππέα οπτικής τράπεζας ή σε βάση στήριξης. Το μήκος του στελέχους είναι 8 – 15cm, κατάλληλο για την ευθυγράμμιση του φερόμενου οπτικού στοιχείου με τον οπτικό άξονα της διάταξης. Συναντάται σε διάφορους τύπους, ανάλογα με τον κατασκευαστή. Οι συνηθέστεροι και πιο πρακτικοί τύποι, στους οποίους προσαρμόζονται εύκολα οπτικά στοιχεία με μεγάλο εύρος διαμέτρων και σχημάτων.

ΓΩΝΙΟΜΕΤΡΙΚΟΣ ΔΙΣΚΟΣ
Rotatable optical disc
Αποτελεί μεταλλικό δίσκο με διάμετρο περίπου 20 – 30cm 0 οποίος χρησιμοποιείται για τη μελέτη της πορείας λεπτής δέσμης φωτός. Στην επιφάνειά του έχει χαραγμένες δύο κάθετες διαμέτρους και στην περιφέρειά του υπάρχει ευδιάκριτη κλίμακα γωνιών με ανάλυση συνήθως. Ο δίσκος στηρίζεται σε κατακόρυφο επίπεδο σε ειδική βάση ή στηρίζεται με στέλεχος στον ιππέα της οπτικής τράπεζας έτσι ώστε να προσανατολίζεται κάθετα στον άξονά της.

ΠΡΟΒΟΛΕΑΣ REUTER
Light source
Χρησιμεύει ως πηγή φωτεινής δέσμης, για τη μελέτη οπτικών φαινομένων στην οπτική τράπεζα ή σε αυτόνομες διατάξεις. Συναντάται σε διάφορες μορφές με ιδιαίτερα γνωρίσματα. Στη συνήθη μορφή αποτελείται από κυλινδρικό ή παραλληλεπίπεδο μεταλλικό περίβλημα το οποίο περικλείει λάμπα με το αντίστοιχο οπτικό σύστημα και κατάλληλους μηχανισμούς στήριξης. Το χρώμα της συσκευής είναι μαύρο ματ για τη μεγαλύτερη δυνατή αποβολή θερμότητας.
