Όργανα Φυσικής

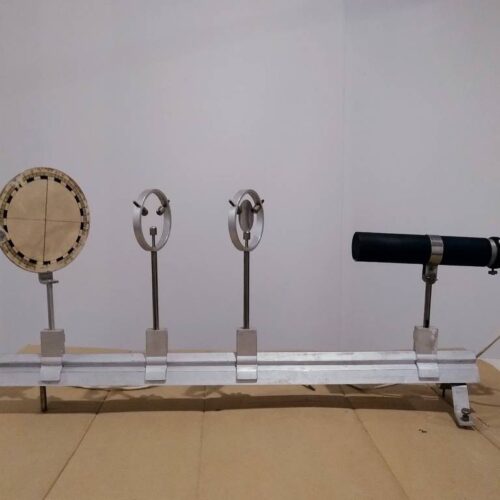

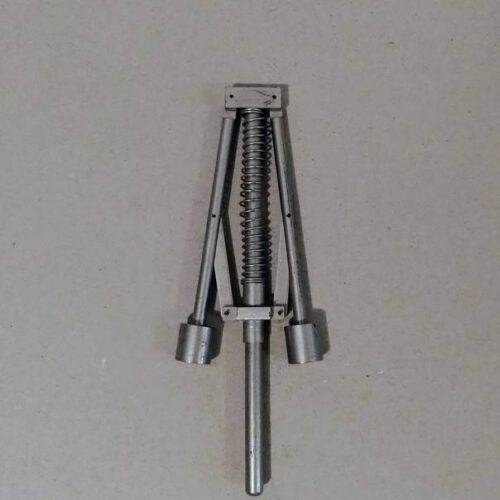

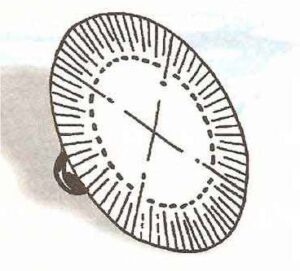

Optical bench Χρησιμοποιείται για τη στήριξη οπτικών συσκευών και τη σύνθεση των περισσότερων διατάξεων Οπτικής. Αποτελείται από μια άκαμπτη μεταλλική δοκό, στιβαρής κατασκευής από ανοδιωμένο αλουμίνιο, μήκους 1 - 1,2 m και με δυνατότητα επέκτασης με συμπλήρωμα μήκους 30cm. Στηρίζεται στον εργαστηριακό πάγκο με κατάλληλες βάσεις, συνήθως τρία ή τέσσερα πέλματα που μπορούν να ρυθμίζονται για τη σταθεροποίηση και την οριζοντίωσή της. Οι συσκευές του πειράματος τοποθετούνται στους αντίστοιχους ιππείς που μπορούν να ολισθαίνουν χωρίς ανοχές στην επιφάνεια της δοκού. Η δοκός φέρει ενσωματωμένη κλίμακα για τη μέτρηση των αποστάσεων των οπτικών συσκευών. Η διατομή της δοκού ποικίλει ανάλογα με τον κατασκευαστή. Συνήθως είναι ισόπλευρο τρίγωνο ή παραλληλόγραμμο με ελάχιστο πλάτος 4 cm και ειδική αυλάκωση σε όλο το μήκος για τη στερέωση των ιππέων. ΙΠΠΕΙΣ ΟΠΤΙΚΗΣ ΤΡΑΠΕΖΑΣ Sliding saddles for optical bench Αποτελούν εξάρτημα της οπτικής τράπεζας και χρησιμοποιούνται για την στήριξη και την ευθυγράμμιση των συσκευών με τον οπτικό άξονα, κατά μήκος της οπτικής τράπεζας. Απαιτούνται τουλάχιστον 5 ιππείς για την εκτέλεση των πειραμάτων. Είναι μεταλλικοί και επικάθονται με τρόπο που να επιτρέπει την ολίσθηση χωρίς ανοχές κατά μήκος της δοκού και χωρίς τον κίνδυνο ανατροπής του φερόμενου οργάνου. Σταθεροποιούνται στα επιθυμητά σημεία της δοκού ή στις αυλακώσεις της δοκού, με χειρόβιδα ή άλλο μηχανισμό. Περιέχουν οπή με χειρόβιδα και διάμετρο 10 mm, συμβατή με το ήδη χρησιμοποιούμενο πρότυπο στελεχών και ράβδων, για τη συγκράτηση κάθετα στην οπτική τράπεζα, των στελεχών των συσκευών. ΣΤΗΡΙΓΜΑ ΦΑΚΩΝ ΚΑΙ ΚΑΤΟΠΤΡΩΝ Lens and mirror holder Χρησιμοποιείται για τη στήριξη φακών ή κατόπτρων κατά τη συναρμολόγηση οπτικών διατάξεων. Διαθέτει στέλεχος που προσαρμόζεται στον ιππέα οπτικής τράπεζας ή σε βάση στήριξης. Το μήκος του στελέχους είναι 8 – 15cm, κατάλληλο για την ευθυγράμμιση του φερόμενου οπτικού στοιχείου με τον οπτικό άξονα της διάταξης. Συναντάται σε διάφορους τύπους, ανάλογα με τον κατασκευαστή. Οι συνηθέστεροι και πιο πρακτικοί τύποι, στους οποίους προσαρμόζονται εύκολα οπτικά στοιχεία με μεγάλο εύρος διαμέτρων και σχημάτων. ΓΩΝΙΟΜΕΤΡΙΚΟΣ ΔΙΣΚΟΣ Rotatable optical disc Αποτελεί μεταλλικό δίσκο με διάμετρο περίπου 20 - 30cm 0 οποίος χρησιμοποιείται για τη μελέτη της πορείας λεπτής δέσμης φωτός. Στην επιφάνειά του έχει χαραγμένες δύο κάθετες διαμέτρους και στην περιφέρειά του υπάρχει ευδιάκριτη κλίμακα γωνιών με ανάλυση συνήθως. Ο δίσκος στηρίζεται σε κατακόρυφο επίπεδο σε ειδική βάση ή στηρίζεται με στέλεχος στον ιππέα της οπτικής τράπεζας έτσι ώστε να προσανατολίζεται κάθετα στον άξονά της. ΠΡΟΒΟΛΕΑΣ REUTER Light source Χρησιμεύει ως πηγή φωτεινής δέσμης, για τη μελέτη οπτικών φαινομένων στην οπτική τράπεζα ή σε αυτόνομες διατάξεις. Συναντάται σε διάφορες μορφές με ιδιαίτερα γνωρίσματα. Στη συνήθη μορφή αποτελείται από κυλινδρικό ή παραλληλεπίπεδο μεταλλικό περίβλημα το οποίο περικλείει λάμπα με το αντίστοιχο οπτικό σύστημα και κατάλληλους μηχανισμούς στήριξης. Το χρώμα της συσκευής είναι μαύρο ματ για τη μεγαλύτερη δυνατή αποβολή θερμότητας.

ΔΑΚΤΥΛΙΟΣ ΜΕ ΣΤΕΛΕΧΟΣ Support ring Είναι σιδερένιος δακτύλιος πάχους 4 mm και με εσωτερική διάμετρο 90 mm, ο οποίος καταλήγει σε σιδερένια ράβδο μήκους περίπου 15 cm και διαμέτρου 10 mm, για την προσαρμογή του σε σύνδεσμο. Χρησιμεύει για τη στήριξη κωνιών διήθησης, σφαιρικών φιαλών πλέγματος θέρμανσης πάνω από λύχνο υγραερίου, κλπ. Μας τους παραχώρησε το 5ο Δημοτικό Σχολείο Αγίου Δημητρίου.

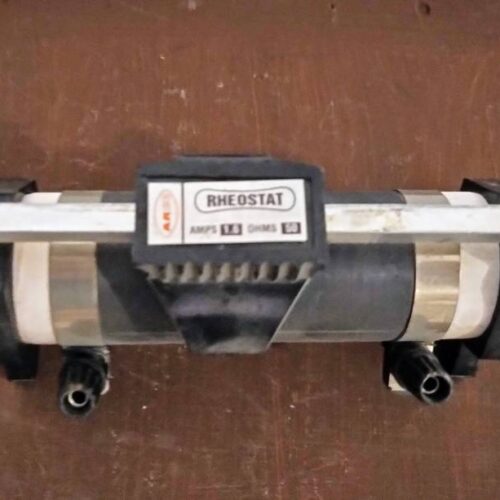

Rheostat Αποτελείται από περιέλιξη σύρματος χρωμονικελίνης, μέγιστης αντίστασης 500 Ω, πάνω σε ευθύγραμμο, πυρίμαχο και μονωτικό τύμπανο μήκους περίπου 25 cm και διαμέτρου 4 cm, προσαρμοσμένο σε ειδική βάση. Υπάρχουν ακροδέκτες στα δύο άκρα του σύρματος για ποτενσιομετρική σύνδεση, καθώς και στο δρομέα για ενδιάμεση λήψη. Μέγιστη ένταση ρεύματος που μπορεί να διέλθει, είναι 1Α. Αν ο ροοστάτης δεν διαθέτει πλευρικά προστατευτικά τοιχώματα, υπάρχει κίνδυνος εγκαύματος από την επαφή με το θερμαινόμενο σύρμα. Μας τον παραχώρησε το 5ο Δημοτικό Σχολείο Αγίου Δημητρίου.

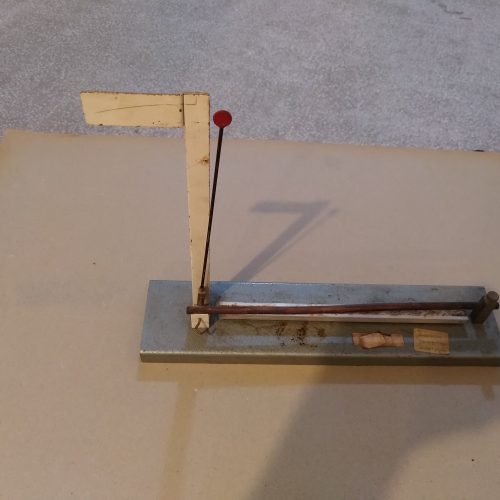

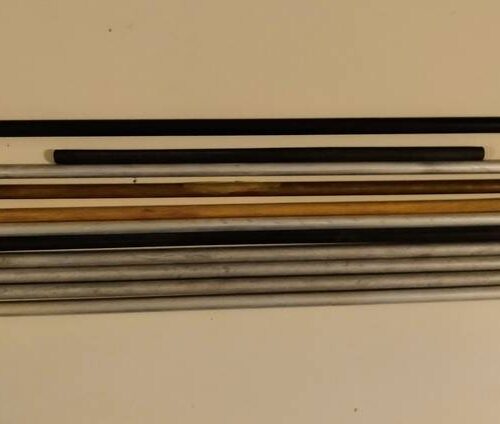

Linear expansion apparatus - 3 rod Αποτελεί παραλλαγή της συσκευής γραμμικής διαστολής με μία ράβδο καθώς παρέχει τη δυνατότητα ταυτόχρονης θέρμανσης και σύγκρισης της διαστολής τριών ράβδων. Οι ράβδοι έχουν όμοια γεωμετρικά χαρακτηριστικά, διαφορετικά όμως υλικά που καλύπτουν ευρεία περιοχή συντελεστών θερμικής διαστολής, όπως χαλκό ία 17 x 10"κό, αλουμίνιο πα-26 x 10"Κ" και σίδηρο ια-12 x 10K). Οι τρεις ράβδοι επενεργούν σε τρεις ανεξάρτητους δείκτες με κοινή κλίμακα. Οι διαφορετικές γωνίες εκτροπής των δεικτών αναδεικνύουν την εξάρτηση της γραμμικής διαστολής από το είδος του υλικού. Είναι σημαντικό να παρέχονται ομοιόμορφες συνθήκες θέρμανσης σε όλες τις ράβδους. Μας την παραχώρησε το 5ο Δημοτικό Σχολείο Αγίου Δημητρίου.
